- 電 話：139-4094-6662
- Email：522382945@qq.com
- 聯(lián)系人：孔工
行業(yè)動(dòng)態(tài)

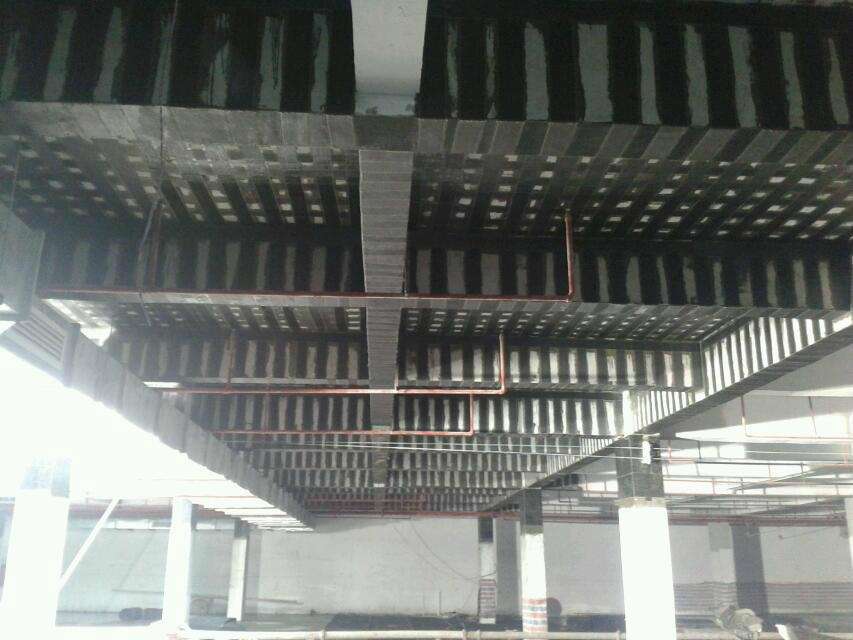

大連纖維加固碳纖維結(jié)構(gòu)補(bǔ)強(qiáng)施工
JGJ-20碳纖維粘貼膠
一、 產(chǎn)品概述
1、 碳纖維膠系甲乙雙組份改性環(huán)氧類膠粘劑，是粘貼碳纖維片材的專用膠，廣泛應(yīng)用于結(jié)構(gòu)加固。
2、 系列碳纖維膠是由底膠、修補(bǔ)膠、浸漬膠配套組成，三種膠種分別在加固施工不同工序中使用。
二、 產(chǎn)品特點(diǎn)
1、 底膠具有粘度低、滲透力強(qiáng)，能很好滲入混凝土表面孔隙，與混凝土結(jié)合力強(qiáng)。
2、 修補(bǔ)膠具有粘度適中，觸變性好，不流淌，便于涂刮、強(qiáng)度高。
3、 浸漬膠具有良好的浸潤(rùn)性和滲透性，與碳纖維片材形成符合材料具有極強(qiáng)的力學(xué)性能和優(yōu)良的耐久性能。該膠還具有較好的觸變性能和良好的懸掛度，使得垂直面施工時(shí)流淌性較小。
4、 固化后的膠層物理機(jī)械性能和強(qiáng)韌性能優(yōu)異。
5、 抗老化、耐介質(zhì)（酸、堿、水）性能好。
6、 能在室溫固化、不含揮發(fā)性溶劑、無(wú)毒環(huán)保粘結(jié)強(qiáng)度高。
7、 配膠比例較寬，不同環(huán)境溫度可適量調(diào)整使用方便、便于現(xiàn)場(chǎng)操作。
三、工藝流程
四、技術(shù)指標(biāo)
|
性能項(xiàng)目 |
性能要求 |
|
|
A級(jí)膠 |
||
|
膠體性能 |
抗拉強(qiáng)度（MPa） |
≥40 |
|
受拉彈性模量（MPa） |
≥2500 |
|
|
伸長(zhǎng)率(%) |
≥1.5 |
|
|
抗彎強(qiáng)度（MPa） |
≥50 |
|
|
且不得呈脆性（破裂狀）破壞 |
||
|
抗壓強(qiáng)度 |
≥70 |
|
|
粘結(jié)能力 |
鋼-鋼拉伸抗剪強(qiáng)度標(biāo)準(zhǔn)值（MPa） |
≥14 |
|
鋼-鋼不均勻扯離強(qiáng)度(KN/m) |
≥20 |
|
|
與混凝土的正拉粘結(jié)強(qiáng)度（MPa） |
≥2.5，且為混凝土內(nèi)聚破壞 |
|
|
不揮發(fā)物含量（固體含量）(%) |
≥99 |
|
五、適用范圍
1、用于加固構(gòu)件表面底層涂抹。
2、用于加固構(gòu)件表面缺陷的修補(bǔ)、找平。
3、用于加固構(gòu)件表面碳纖維、玻璃纖維及其它纖維類片材的浸漬粘貼。
六、使用方法
1、清理基材表面：對(duì)粘結(jié)面進(jìn)行打磨去除表面浮漿及松散層，露出新面并用空壓機(jī)吹除粉塵，然后用丙酮除去污物。
2、涂刷底膠，根據(jù)比例稱取所需膠量，進(jìn)行充分混合，用滾筒或毛刷將混合好的底膠均勻涂抹于混凝土表面，待底膠表干(通常為2小時(shí))立即進(jìn)行下一步工序施工。
3、基面找平，根據(jù)比例稱取所需膠量，進(jìn)行充分混合。將混合好的找平膠用刮刀對(duì)存在缺陷的混凝土構(gòu)件表面進(jìn)修補(bǔ)找平，待膠體固化后， 立即進(jìn)行下一步工序施工。
4、粘貼碳纖維片材，按設(shè)計(jì)要求裁剪碳纖維布。根據(jù)比例稱取所需膠量，進(jìn)行充分混合。將混合好的浸漬膠均勻涂抹于所要粘貼的部位并粘貼碳纖維布。在搭接、拐角處可適當(dāng)多涂些膠。用光滑的滾筒順纖堆方向多次滾壓，擠除氣泡使浸漬膠充分浸透碳纖維布，滾壓時(shí)不得損傷碳纖維布，多層粘貼重復(fù)上述步驟，在最后一層碳纖維布的表面均勻涂抹一層浸漬膠。
